তৃতীয় অধ্যায়

ডিজিটাল ডিভাইস

এই প্রশ্নগুলো ভালভাবে অনুশীলন করলে সৃজনশীল প্রশ্নের উত্তর দিতে সহজ হবে।

দৃশ্যকল্প-০১

F = AB+ BC

দৃশ্যকল্প-০২

X = AB

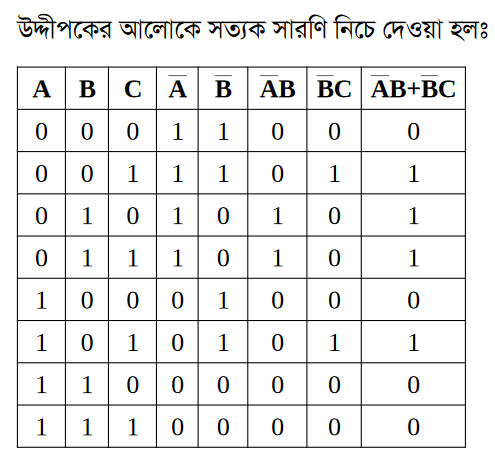

  • ১। দৃশ্যকল্প-০১ এর সত্যক সারনী অংকন কর ।

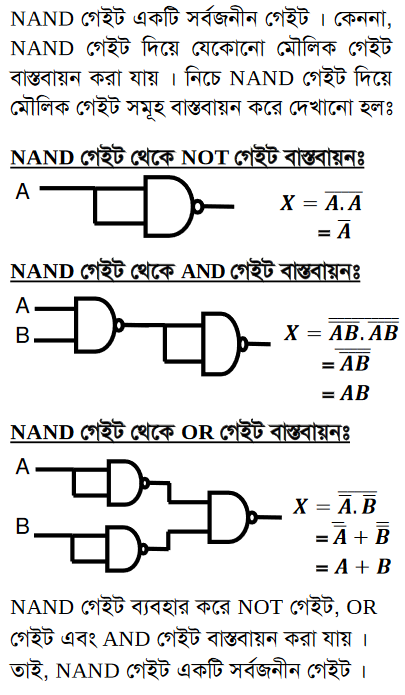

  • ২। দৃশ্যকল্প-০২ একটি সর্বজনীন গেইট - বিশ্লেষণ কর ।

চিত্র -০১

XOR

চিত্র -০২

NAND
  • ১। চিত্র – ০১ সকল মৌলিক গেইট বাস্তবায়ন করা যায় - বিশ্লেষণ কর।
  • ২। শুধুমাত্র চিত্র – ০১ ব্যবহার করে চিত্র – ০২ এর গেইট অংকন কর।

চিত্র -০১

Encoder

চিত্র -০২

Decoder
  • ১। চিত্র - ০১ এবং চিত্র - ০২ এর মধ্যে পার্থক্য আলোচনা কর ।
  • ২। চিত্র - ০১ এর সত্যক সারনী ও লজিক গেইট অংকন কর ।

চিত্র - ০১


চিত্র - ০২

  • ১। চিত্র - ০১ সত্যক সারণী ও লজিক গেইট অংকন কর ।
  • ২। চিত্র - ০১ এর মাধ্যমে চিত্র - ০২ বাস্তবায়ন কর ।
